架空绝缘导线


额定电压1-10KV架空绝缘电缆
  一、产品标准
  GB/T14049-2008
  二、用途
  本产品适用于交流额定电压10KV及以下绝缘架空电力线路。
  三、使用特性
  1.额定电压为10KV和1KV两种。
  2.导体长期允许工作温度:
  a.额定电压0.6/1KV的聚氯乙烯、聚乙烯绝缘架空线应不超过70℃,交联聚乙烯绝缘架空线应不超过90℃;
  b.额定电压10KV的高密度聚乙烯绝缘架空线应不超过75℃,交联聚乙烯绝缘架空线应不超过90℃。
  3.电缆的敷设温度应不低于-20℃。
  4.电缆的允许弯曲半径:
  电缆外径(D)小于25mm者,应不小于4D;
  电缆外径(D)为25mm及以上者,应不小于6D。
  四、型号、名称及使用范围

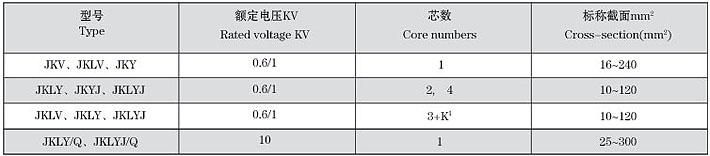

  架空绝缘电缆的型号如表1


  注:电缆运行时,允许电缆和树木作短时接触。
  四、规格
  架空绝缘电缆的规格如表2


  注:K为带承载的中性导体。根据配电工程要求,可任选其中截面与主线芯匹配。

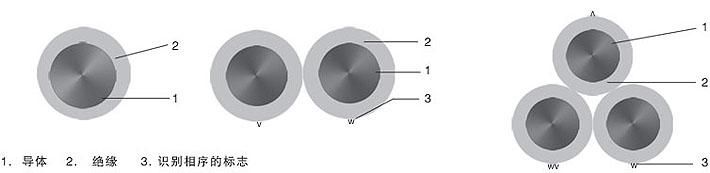

  五、结构简图


  1. 导体 2. 绝缘 3. 识别相序的标志
  六、技术特性

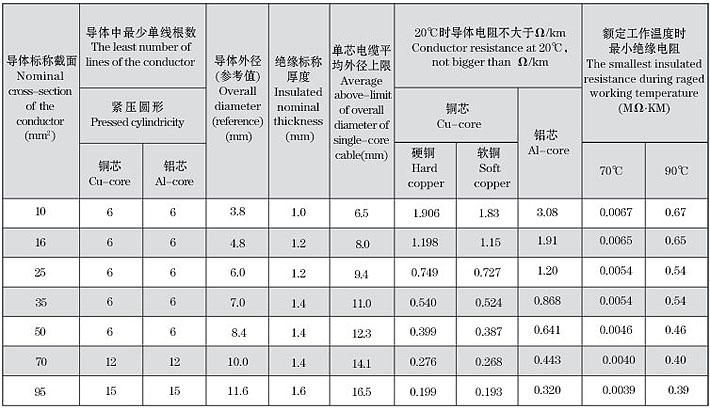

  1. 0.6/1KV 架空绝缘电缆的结构和技术参数如表3


  2. 10KV(JKLY/Q和JKLYJ/Q型)架空绝缘电缆的结构和技术参数如表4


  注: 1. 2芯电缆的参考外径为单芯电缆外径的2倍, 3芯电缆的参考外径为单芯电缆外径的2.154 倍。室温下JKLY/Q和JKLYJ/Q型电缆的绝缘电阻不小于1000MΩ。KM(20℃时)。
  2.导体采用紧压圆形绞合的铜、铝导体。
  3. 绝缘分别采用耐候型聚氯乙烯(用于JKV、JK- LV型)、聚乙烯(用于JKY、JKLY型)、交 联聚乙烯(用于JKYJ、JKLYJ和JKLYJ/Q型) 和高密度聚乙烯(用于JKLY/Q型)。
  4.额定电压0.6/1KV的绝缘架空电缆应经受3500V、1min电压试验。额定电压10KV的绝缘架空电 缆应经受12KV、1min电压试验。单芯电缆电压试验应在电缆浸入室温水中1小时后进行。
  3. 1KV(JKLY/Q和JKLYJ/Q型)架空绝缘电缆的结构和技术参数如表5



架空绝缘导线 2018-10-12 本文被阅读 77 次
