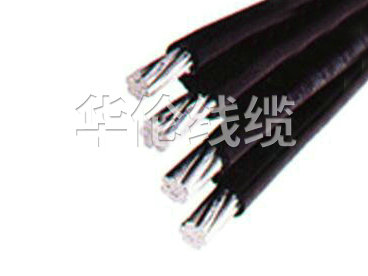

架空绝缘导线(JKLV.JKLY.JKLYJ.JKLGYJ)


架空绝缘导线
1.用途: 适用于交流额定电压35KV及以下架空电力线路,在城镇、高层建筑和林区等安全性要求较高的场合使用。
2、使用特性:
①额定电压为1、10KV、35KV
②电缆的长期工作温度:
聚氯乙烯(PVC)、聚乙烯(PE)绝缘应不超过70℃;
交联聚乙烯(XLPE)绝缘应不超过90℃。
③短路时(最长持续时间不超过5秒)电缆导体的最高温度;
聚氯乙烯绝缘不超过160℃;
聚乙烯绝缘不超过150℃;
交联聚乙烯绝缘不超过250℃。
④电缆敷设温度不应不低于-20℃。
⑤电缆的允许弯曲半径:
▲ 1KV电缆
电缆外径D<25mm……4D;
电缆外径D≥25mm……6D.
▲ 10KV电缆
单芯电缆20(D+d)±0.5%。
多芯电缆15(D+d) 0.5%。
式中:D-----电缆的实际外径(mm);
d-------导体的实际外径(mm)。
3、型号、名称及用途:
额定电压KV 型号 名称 主要用途
JKLV 铝芯聚氯乙烯绝缘架空电缆 架空固定敷设,引户线等
JKLY 铝芯聚乙烯绝缘架空电缆
JKLYJ 铝芯交联聚乙烯绝缘架空电缆
JKLGYJ 铝芯交联聚乙烯绝缘钢芯加强型架空电缆 架空固定敷设,架设时应考虑电缆和树木保持一定距离,电缆运行时允许和树木频繁接触
JKLYJ/B 铝芯本色交联聚乙烯绝缘架空电缆
JKLYJ/Q 铝芯轻型交联聚乙烯薄绝缘架空电缆 架空固定敷设,架设时应考虑电缆和树木保持一定距离,电缆运行时只允许和树木短时接触
JKLY/Q 铝芯轻型聚乙烯薄绝缘架空电缆
架空绝缘线
  中文名称:架空绝缘线
  英文名称:Aerial insulation line
  定义:单层或多层铝股线绞合在上面挤制绝缘层的导线
  所谓架空线是相对电缆说的,就是由杆塔将导线架设在一定高度传输电能的线路。对于高压输配电网架空线的对地绝缘一般是靠空气的,之前的配电线路(10kV一下除380V)一般也采用裸导线,但由于市区配电环境复杂,常常发生短路接地及雷击线路的情况,导致供电可靠性降低,所以目前一般10kV以下架空线路都采用绝缘导线(即导线外层包裹绝缘层),这就是所谓的绝缘架空线
  架空线有低压和高压之分,一般型号分为很多种,比如路灯架空线来说,JKLYJ*10KVA*50*100,就说明了架空线的电压,型号,材质,芯的截面积和长度。
架空绝缘电缆主要应用于城市和林区电网改造中,该产品结构简单,使用安全,具有优良的机械、物理性能和电气性能。耐电痕、耐沿面放电、耐大气性能优良。同时架空电缆用于市郊长距离送电时,电缆电感值很低,线路压降小,不要增加升压措施,有很高的经济效益。2、使用特性2.1电缆长期允许最高工作温度 聚氯乙烯(PVC)、聚乙烯(PE)绝缘应不超过70℃; 交联聚乙烯绝缘(XLPE)应不超过90℃。2.2短路时(最长持续时间不超过5s)导体最高温度 聚氯乙烯(PVC)绝缘应不超过130℃; 聚乙烯(PE)绝缘应不超过150℃; 交联聚乙烯绝缘(XLPE)应不超过250℃。2.3电缆允许的弯曲半径 对于10kV、35kV电缆来说:单芯电缆的允许弯曲半径为:20(D+d);多芯电缆的允许弯曲半径为:15(D+d);其中D—电缆的实际外径d—导体的实际外径。 对于1kV电缆:电缆外径(D)小于25mm者,弯曲半径应不小于4D;电缆外径(D)大于或等于25mm者,弯曲半径应不小于6D。2.4电缆的敷设温度 电缆的敷设温度应不小于-20℃。3、电缆的型号规格及执行标准3.1电缆的型号规格 电缆的型号规格见表13.2执行标准 GB12527-90《额定电压1kV及以下架空绝缘电缆》 GB14049-93《额定电压10kV、35kV架空绝缘电缆》

架空绝缘导线(JKLV.JKLY.JKLYJ.JKLGYJ) 2018-10-12 本文被阅读 17 次
