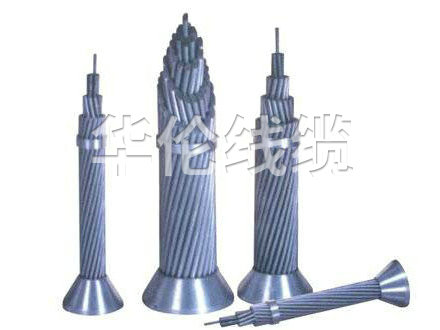

钢芯铝绞线 (LGJ)

钢芯铝绞线 (LGJ).jpg

一、产品标准
   GB/T1179-2008,等效于IEC207-2008及IEC209-2008
二、用途 Usage
   适用于架空电力输配线路。
三、型号、名称及使用条件

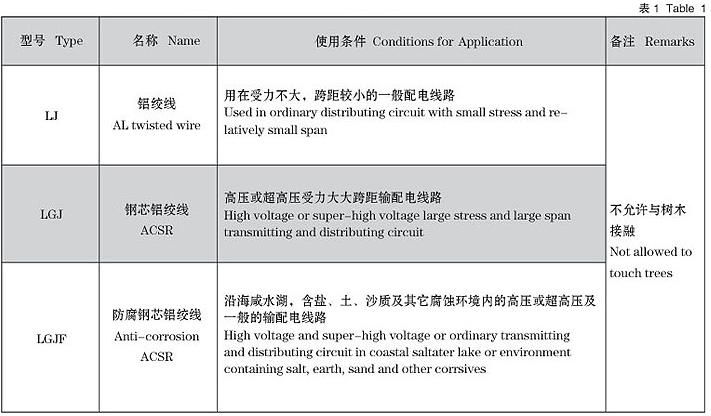

   铝绞线及钢芯绞线的型号、名称及使用条件如表1

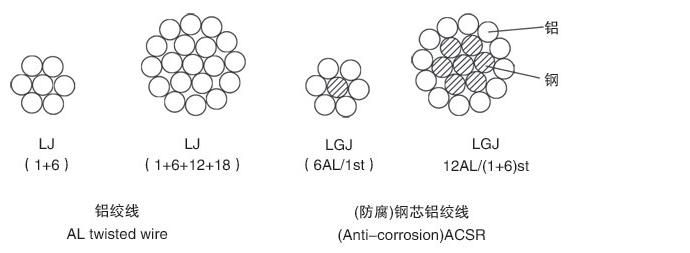

四、结构简图


五、规格

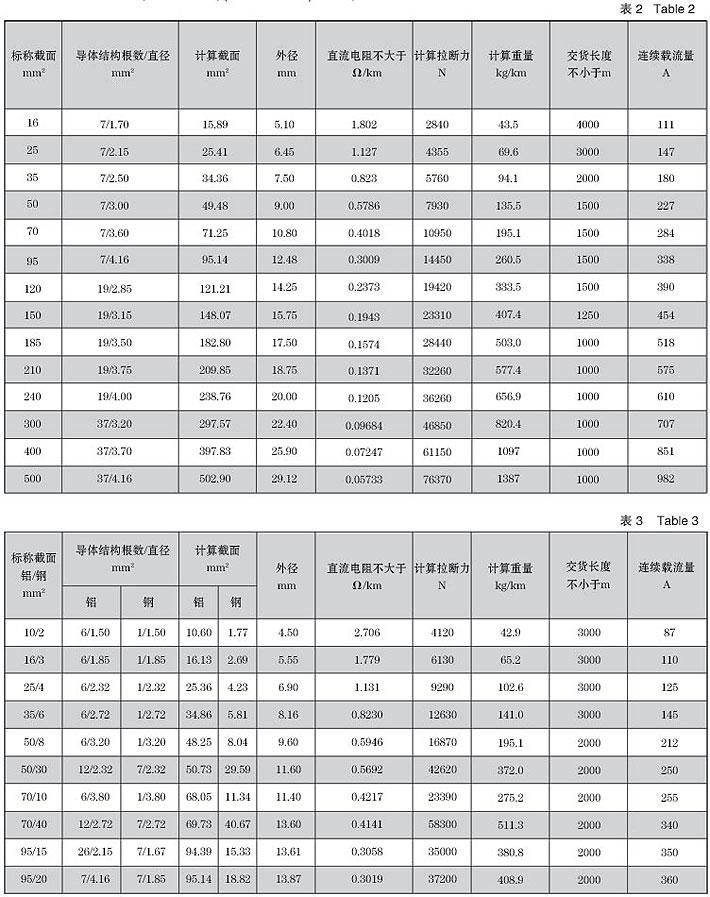

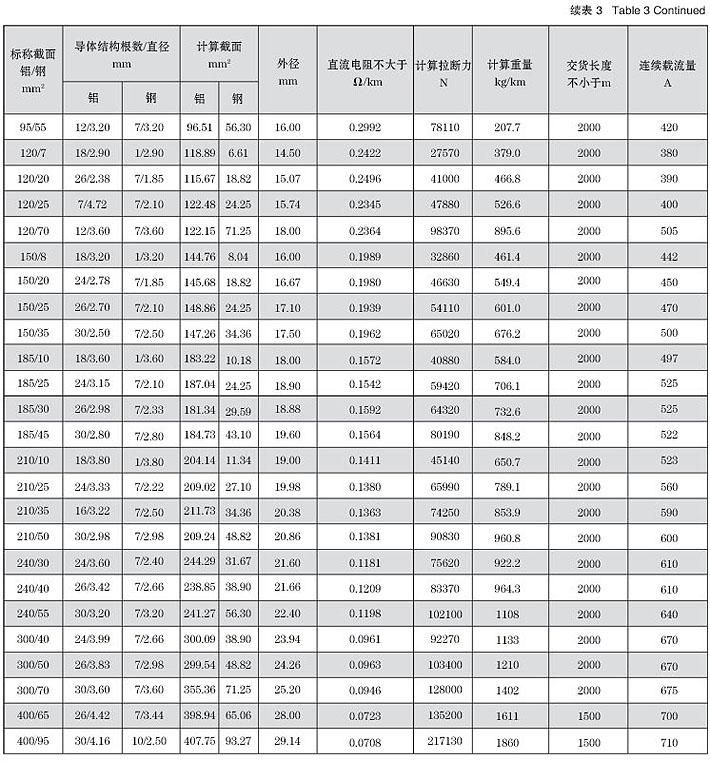

  铝绞线规格如表2,(防腐)钢芯铝绞线规格如表3

注 Note: LGJF型的计算重量,应在上表内规定值中增加防腐涂料的重量。其增值为:钢芯涂防腐涂料者增加2%,内部铝钢各层间涂防腐涂料者增加5%。
六、技术特性
1.铝绞线及钢芯铝绞线的直流电阻符合表2及表3规定。
2.成品绞线表面应光洁,不允许有过量的润滑油脂和与良好产品不相称的缺陷,绞线中不允许有断裂的单线。

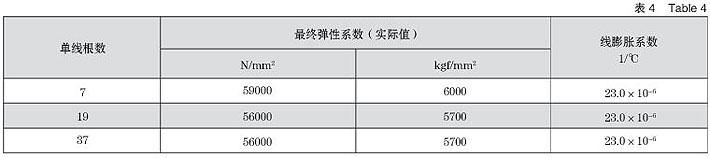

3. 铝绞线的弹性系数和线膨胀系数如表4


注 Note:
(1) 弹性系数值的精确度为±3000N/mm2
(2) 弹性系数适用于受力在15%~50%计算拉断力的铝绞线。

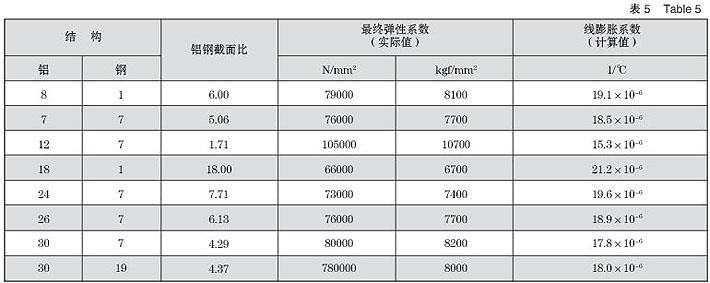

4. 钢芯铝绞线的弹性系数和线膨胀系数见表5,不同结构的铝钢截面比也列于表5


注 Note:
(1) 弹性系数值的精确度为±3000N/mm2
(2) 弹性系数适用于受力在15%~50%计算拉断力的钢芯铝绞线。
七、交货要求
1.铝绞线及钢芯铝绞线的交货长度符合表2和表3规定。任何一根绞线交货长度的允许偏差为±5 %。允许有5%的总交货量不小于三分之一制造长度的短段交货。根据双方协议,允许以任何长度的绞线交货。
2.绞线应成盘交货,最外一层与电缆盘侧板边缘的距离应不小于30mm,并妥善包装。连在一起的两根绞线,其连接处应至少剪断一半铝线,并将连接处的两边扎牢。短段绞线,允许成圈交货。每圈至少捆扎三处,并妥善包装。
