额定电压1-10KV架空绝缘电缆 (JKLYJ JKLGYJ)

一、产品标准
GB/T14049-2008
二、用途
本产品适用于交流额定电压10KV及以下绝缘架空电力线路。
三、使用特性
1.额定电压为10KV和1KV两种。
2.导体长期允许工作温度：
a.额定电压0.6/1KV的聚氯乙烯、聚乙烯绝缘架空线应不超过70℃，交联聚乙烯绝缘架空线应不超过90℃；
b.额定电压10KV的高密度聚乙烯绝缘架空线应不超过75℃，交联聚乙烯绝缘架空线应不超过90℃。
3.电缆的敷设温度应不低于-20℃。
4.电缆的允许弯曲半径：
电缆外径(D)小于25mm者，应不小于4D；
电缆外径(D)为25mm及以上者，应不小于6D。
四、型号、名称及使用范围

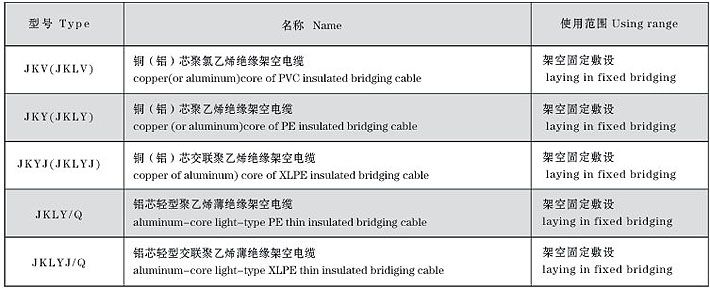

架空绝缘电缆的型号如表1

注：电缆运行时，允许电缆和树木作短时接触。
四、规格

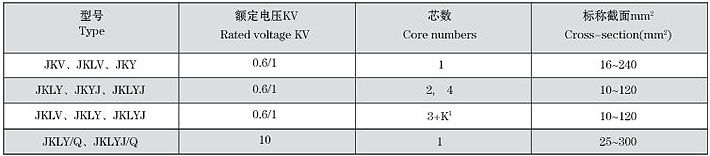

架空绝缘电缆的规格如表2

注：K为带承载的中性导体。根据配电工程要求，可任选其中截面与主线芯匹配。

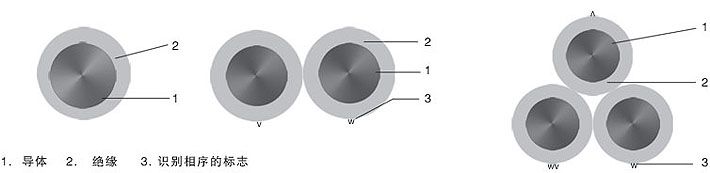

五、结构简图

六、技术特性

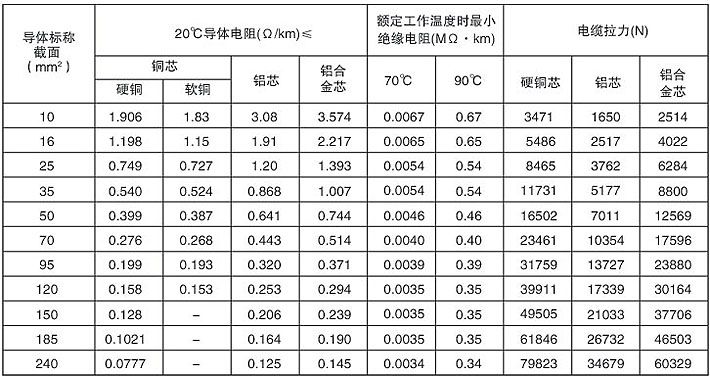

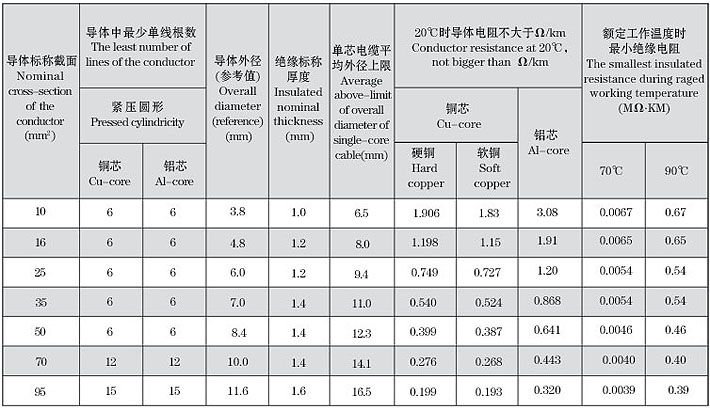

1. 0.6/1KV 架空绝缘电缆的结构和技术参数如表3

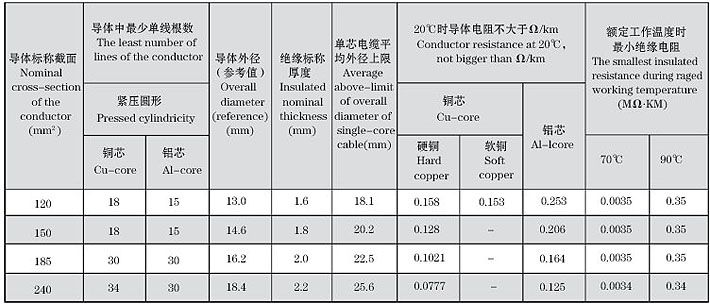

2. 10KV(JKLY/Q和JKLYJ/Q型）架空绝缘电缆的结构和技术参数如表4

注: 1. 2芯电缆的参考外径为单芯电缆外径的2倍， 3芯电缆的参考外径为单芯电缆外径的2.154 倍。室温下JKLY/Q和JKLYJ/Q型电缆的绝缘电阻不小于1000MΩ.KM(20℃时）。
2.导体采用紧压圆形绞合的铜、铝导体。
3. 绝缘分别采用耐候型聚氯乙烯（用于JKV、JK- LV型）、聚乙烯（用于JKY、JKLY型）、交 联聚乙烯（用于JKYJ、JKLYJ和JKLYJ/Q型） 和高密度聚乙烯（用于JKLY/Q型）。
4.额定电压0.6/1KV的绝缘架空电缆应经受3500V、1min电压试验。额定电压10KV的绝缘架空电 缆应经受12KV、1min电压试验。单芯电缆电压试验应在电缆浸入室温水中1小时后进行。

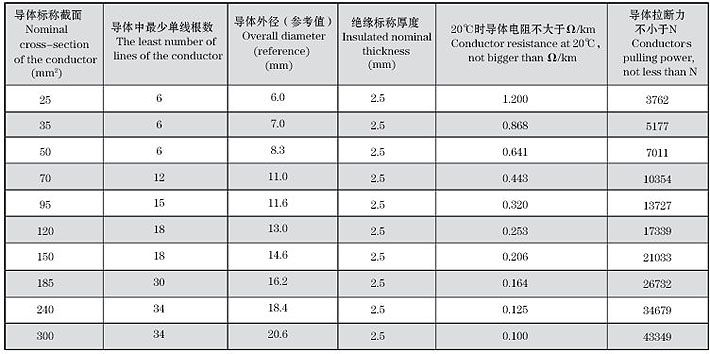

3. 1KV(JKLY/Q和JKLYJ/Q型）架空绝缘电缆的结构和技术参数如表5
