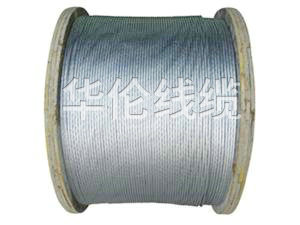

镀锌钢绞线(GJ )

镀锌钢绞线   (GJ ).jpg

镀锌钢绞线概述:
镀锌钢绞线:镀锌钢绞线/承力线主要用于电力系统的拉线及通信系统的通讯电缆承力线索,也用于钢芯铝绞线的钢芯,我公司可以提供防腐镀锌钢绞线产品。
  镀锌钢绞线采用的标准:
镀锌钢绞线采用的标准是YB/T 5004-2001,效采于日本标准JIS G3537—1994《镀锌钢绞线》。与日本标准相比存在差异如下:
  镀层重量髙于日本标准
  钢丝的公称抗拉强度级别高于日本标准
  YB/T 5004-2001是YB/T 5004-1993(由GB 1200—1988转化)标准的修订版,与前版标准相比,在以下方面进行了修订:
1、取消了电镀锌和薄锌层C级、1175强度级;
2、增加了钢绞线直径系列和1X37结构;
3、将考核钢绞线破断拉力总和改为考核小破断拉力;
4、对钢丝镀层表面质量判定进行了界定。
  自YB/T 5004-2001标准实施之日起,代替YB/T 5004-1993《镀锌钢绞线》。YB/T 5004-2001标准于1993年12月发布
  镀锌钢绞线的分类:

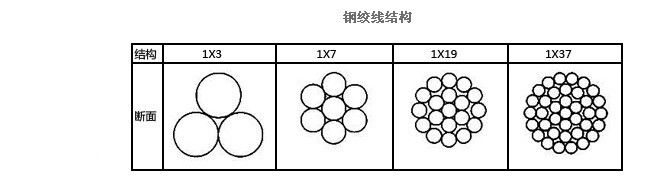

钢绞线按断面结构分为四种,如图所示。
钢绞线结构


镀锌钢绞线按公称抗拉强度分为四级1270 MPa、l370MPa、l 470 MPa和1570 MPa。
镀锌钢绞线内钢丝锌层级别分为三级:特A、A、B。锌层级别应在合同中注明,未注明时由供方决定
镀锌钢绞线的尺寸、外形、重量
镀锌钢绞线捻距应不大于其直径的14倍,其他倍数的捻距应在合同中注明。钢绞线外层捻向为右捻,外层钢丝的捻向应与相邻内层钢丝的捻向相反(见下图),如需改变捻向应在合同中注明。

3  (2).jpg

镀锌钢绞线的力学性能
钢绞线内拆股钢丝的力学性能应符合表1规定。

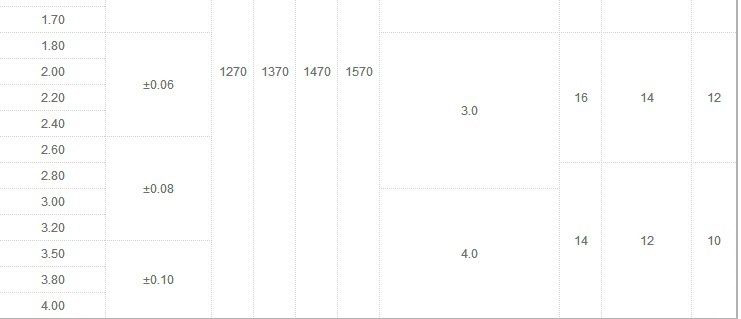

  表1钢绞线内拆股钢丝力学性能


钢绞线的小破断拉力在表2-表5中给出。
注:根据用户要求,可生产表2-表5中未列入的中间规格钢绞线,力学性能按相邻较低级别考核。

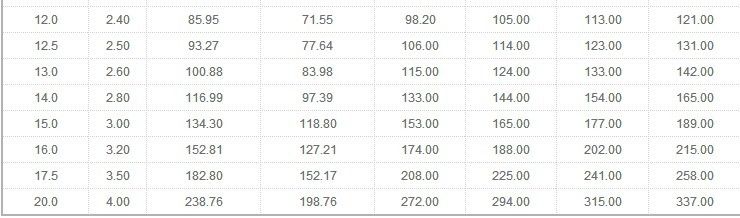

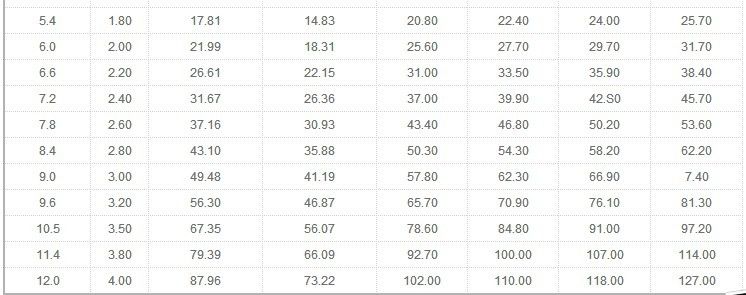

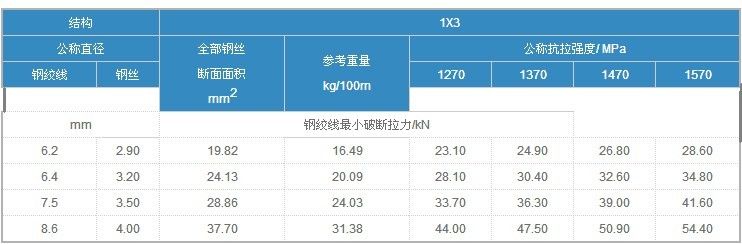

  表2钢绞线小破断拉力

  表3钢绞线小破断拉力

  表4钢绞线小破断拉力

  表5钢绞线小破断拉力

  钢绞线破断拉力有如下两种测定方法,用户应在合同中注明,当未注遍时,由供方自行选择。
方法1为测定整条钢绞线破断拉力。
方法2为测定钢绞线破断拉力总和,按如下公式:
  钢绞线内钢丝破断拉力总和=钢绞线小破断拉力X换算系数
换算系数:
  1X3结构为1.08
  1X7结构为1.08
  1X19结构为1.11
  1X37结构为1.17
镀层质量
  热镀锌钢丝表面应镀上均匀连续的锌层,不得有裂纹和露镀。 5-4.2钢丝的镀锌层允许有不影响使用的局部白色斑点、闪点、薄膜和个别的锌层堆积,但堆积的局部 加大值不得超过钢丝直径正偏差的2倍。
  钢绞线内拆股钢丝的镀层质量应符合表6规定.

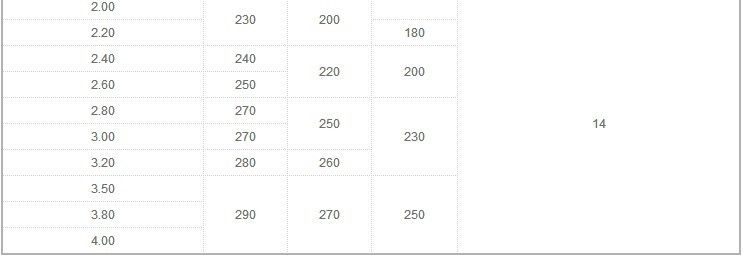

  表6钢丝锌层质量

9 (2).jpg

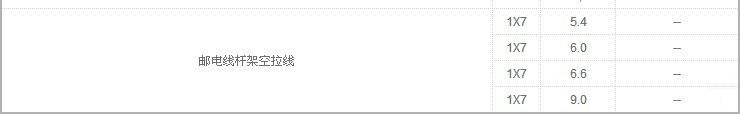

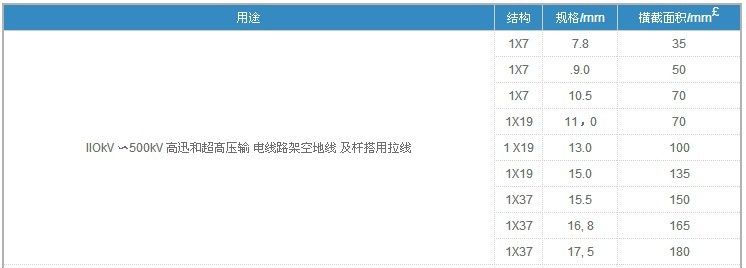

  表A1钢绞线主要用途推荐表
