高压电缆


高压交联聚乙烯绝缘电力电缆(10-35KV)
  一、产品特性
  交联聚乙烯绝缘电力电缆,采用化学方法或物理方法,使聚乙烯分子由线型分子结构转变为空间网状结构,使热塑性的聚乙烯转变为热固性的交联聚乙烯,使其机 械性能、热老化性能及环境应力能力在很大的程度上得到提高,并具有优良的电气性能。具有导体正常运行温度高、结构简单、外径小、重量轻、使用方便、不受敷 设落差限制等特性。适用于工频额定电压6-35kV输配电系统。

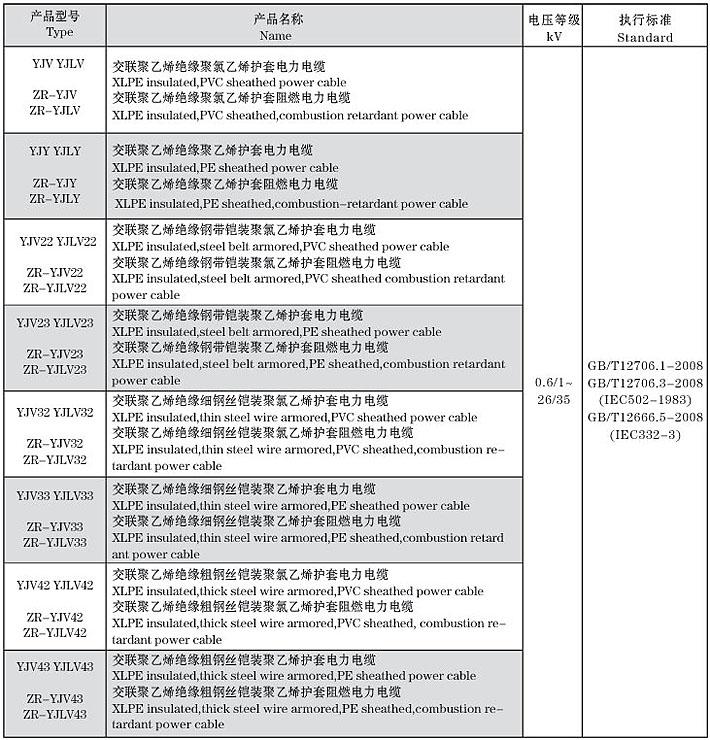

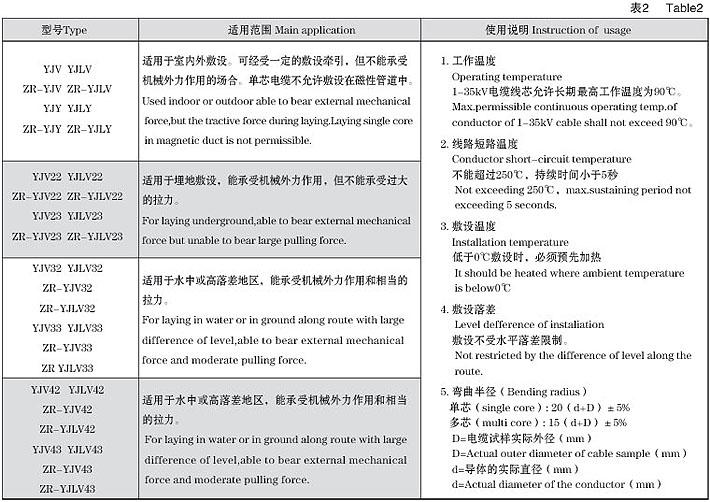

  二、型号、名称、用途及使用说明

   三、技术参数
  I 3.6/6kV系列产品

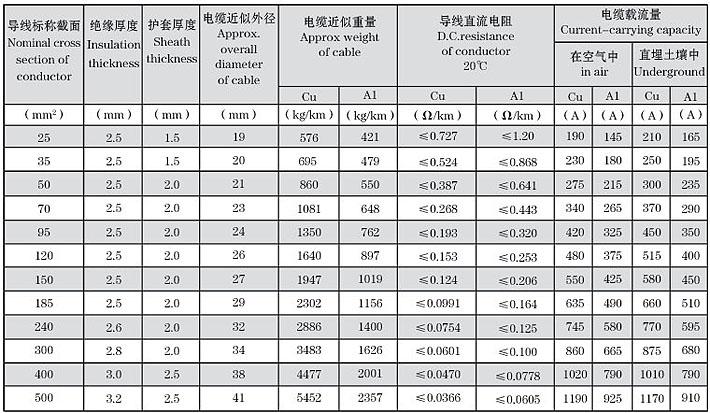

  1/I 3.6/6kV单芯交联聚乙烯绝缘,聚氯乙烯护套电力电缆

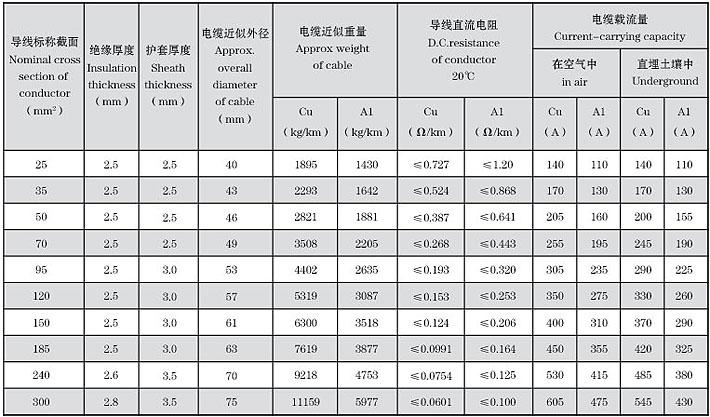

  2/I 3.6/6kV三芯交联聚乙烯绝缘,聚氯乙烯护套电力电缆


  3/I 3.6/6kV单芯交联聚乙烯绝缘,细钢丝铠装,聚氯乙烯护套电力电缆

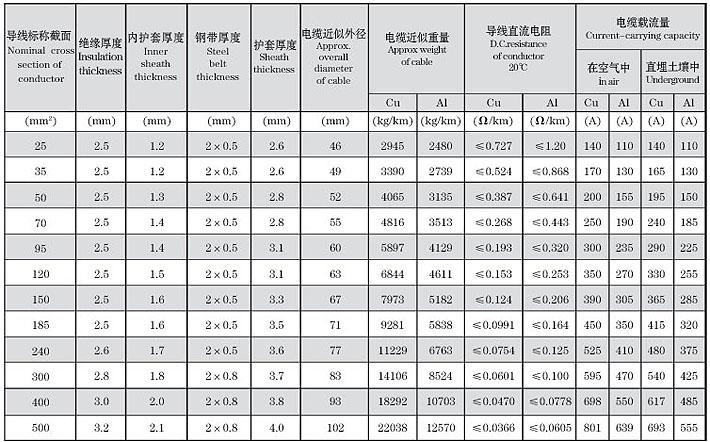

  4/Ⅰ3.6/6kV三芯交联聚乙烯绝缘,钢带铠装,聚氯乙烯护套电力电缆

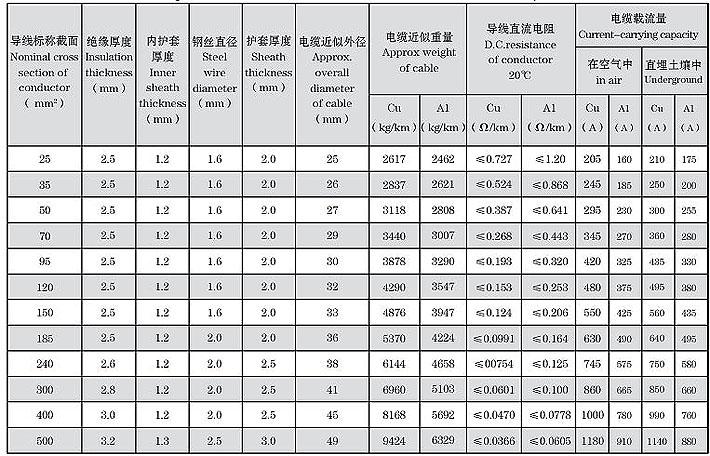

  5/Ⅰ3.6/6kV 三芯交联聚乙烯绝缘,细钢丝铠装,聚氯乙烯护套电力电缆


  Ⅱ 6/10kV系列产品
  1/Ⅱ 6/10kV单芯交联聚乙烯绝缘,聚氯乙烯护套电力电缆


  2/Ⅱ 6/10kV单芯交联聚乙烯绝缘,细钢丝铠装,聚氯乙烯护套电力电缆


  注:单芯钢丝铠装电缆具有隔磁措施。
  3/Ⅱ 6/10kV 三芯交联聚乙烯绝缘,聚氯乙烯护套电力电缆


  4/Ⅱ 6/10kV 三芯交联聚乙烯绝缘,钢带铠装,聚氯乙烯护套电力电缆


  5/Ⅱ6/10kV三芯交联聚乙烯绝缘,细钢丝铠装,聚氯乙烯护套电力电缆


  6/Ⅱ6/10kV三芯交联聚乙烯绝缘,粗钢丝铠装,聚氯乙烯护套电力电缆


  Ⅲ 8.7/15kV系列产品
  1/Ⅲ 8.7/15kV单芯交联聚乙烯绝缘,聚氯乙烯护套电力电缆


  2/Ⅲ 8.7/15kV单芯交联聚乙烯绝缘,细钢丝铠装,聚氯乙烯护套电力电缆


  注:单芯钢丝铠装电缆具有隔磁措施。
  3/Ⅲ 8.7/15kV 三芯交联聚乙烯绝缘,聚氯乙烯护套电力电缆


  4/Ⅲ 8.7/15kV 三芯交联聚乙烯绝缘,钢带铠装,聚氯乙烯护套电力电缆


  5/Ⅲ 8.7/15kV三芯交联聚乙烯绝缘,细钢丝铠装,聚氯乙烯护套电力电缆


  6/Ⅲ 8.7/15kV 三芯交联聚乙烯绝缘,粗钢丝铠装,聚氯乙烯护套电力电缆


  IV 12/20kV 系列产品
  1/IV 12/20kV 单芯交联聚乙烯绝缘,聚氯乙烯护套电力电缆


  2/IV12/20kV单芯交联聚乙烯绝缘,细钢丝铠装,聚氯乙烯护套电力电缆


  注:单芯钢丝铠装电缆具有隔磁措施。
  3/IV12/20kV三芯交联聚乙烯绝缘,聚氯乙烯护套电力电缆


  4/IV12/20kV三芯交联聚乙烯绝缘,钢带铠装,聚氯乙烯护套电力电缆


  5/IV 12/20kV 三芯交联聚乙烯绝缘,细钢丝铠装,聚氯乙烯护套电力电缆


  6/IV12/20kV 三芯交联聚乙烯绝缘,粗钢丝铠装,聚氯乙烯护套电力电缆


  V 21/35kV系列产品
  1/V 21/35kV 单芯交联聚乙烯绝缘,聚氯乙烯护套电力电缆


  2/V 21/35kV 单芯交联聚乙烯绝缘,细纲丝铠装,聚氯乙烯护套电力电缆


  注:单芯钢丝铠装电缆具有隔磁措施。
  3/V 21/35kV 三芯交联聚乙烯绝缘,聚氯乙烯护套电力电缆


  4/V 21/35kV 三芯交联聚乙烯绝缘,钢带铠装,聚氯乙烯护套电力电缆


  5/V 21/35kV 三芯交联聚乙烯绝缘,细钢丝铠装,聚氯乙烯护套电力电缆


  6/V 21/35kV 三芯交联聚乙烯绝缘,粗钢丝铠装,聚氯乙烯护套电力电缆


  VI 26/35kV 系列产品
  1/VI 26/35kV 单芯交联聚乙烯绝缘,聚氯乙烯护套电力电缆


  2/VI 26/35kV 单芯交联聚乙烯绝缘,细纲丝铠装,聚氯乙烯护套电力电缆


  3/VI 26/35kV 三芯交联聚乙烯绝缘,聚氯乙烯护套电力电缆


  4/VI 26/35kV 三芯交联聚乙烯绝缘,钢带铠装,聚氯乙烯护套电力电缆


  5/VI 26/35kV 三芯交联聚乙烯绝缘,细钢丝铠装,聚氯乙烯护套电力电缆


  6/VI 26/35kV 三芯交联聚乙烯绝缘,粗钢丝铠装,聚氯乙烯护套电力电缆
